Подробная информация о продукте:
|
Название продукта: | Чистый тип шлюпка стыкуя пневматический обвайзер Иокогама резиновый | исходное давление: | 0.05mpa, 0.08mpa |
---|---|---|---|
сырье: | Природный каучук, резина нейлона | Стандарт: | ISO17357: 2014-1 |
Размер: | Подгонянные размеры | Надуйте аксессуары: | Надуйте инструмент, надуйте шланг, манометр |
Продолжительность жизни: | от 6 до 10 лет | Цвет: | Черный |
Выделить: | Обвайзер ISO17357 Иокогама пневматический резиновый,0.08mpa стыкуя обвайзер Иокогама пневматический резиновый,обвайзер манометра раздувной резиновый |

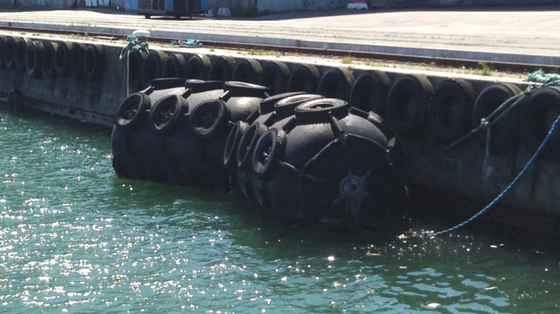

Чистый тип шлюпка стыкуя пневматический обвайзер Иокогама резиновый
Внедрение продукции:
Обвайзер Иокогама резиновый который сделан из синтетическ-шнур-усиленного резинового листа с обжатым воздухом внутрь, на исходном давлении kPa 50 kPa или 80, позволить он плыть на воду и работа как амортизатор удара между 2 кораблями, или между кораблями и berthing структурами когда они приходят наряду с одином другого на воде
1. наружная резина
Резиновый слой который покрывает вне обвайзера для защиты слоев шнура и резины внутреннего вкладыша от ссадины и других внешних сил
2. Внутренняя резина
Вкладыш резиновой мембраны которая герметизирует надутый воздух внутри обвайзера
3. слой Синтетическ-покрышка-шнура для подкрепления
Слой сделанный ткани синтетическ-покрышка-шнура, которая поддерживает внутреннее воздушное давление обвайзера
Примечание 1 к входу: По мере того как главные волокна ткани синтетическ-покрышка-шнура не заплетены как синтетическая ткань холста или синтетическая ткань пояса, преимущества для своего представления выносливости на усталость и проведение давлени-удержания.
4. Отверстие фланца
Стальной фланец который установлен на обвайзере, к которому клапан или предохранительный клапан воздуха можно приспособиться
5. Гарантированная абсорбция энергии
Энергия что обвайзер может поглотить без постоянных деформации или отказа
6. Реактивная сила
Сила произвела обвайзером реагируя к силе сжатия
Примечание: Оно равен к силе воздушного давления обвайзера умноженного площадью контакта обвайзера к кораблю или berthing структуре.
7. Начальное внутреннее давление
Воздушное давление на котором несжатый обвайзер работает
8. Endurable давление
внутреннее давление на котором обвайзер разрывает
Спецификация обвайзера Иокогама резинового:
Начальное внутреннее давление: 50kPa или 80kPa.
Размер | Начальное внутреннее давление 50kPa | Начальное внутреннее давление 50kPa | |||
Диаметр Метр |
Длина /Meter |
Абсорбция энергии /KJ | Реактивная сила /KN | Абсорбция энергии /KJ | Реактивная сила /KN |
0,5 | 1 | 6 | 64 | 8 | 85 |
0,7 | 1,5 | 17 | 137 | 24 | 180 |
1,0 | 1,5 | 32 | 182 | 45 | 239 |
1,0 | 2,0 | 45 | 257 | 63 | 338 |
1,2 | 2,0 | 63 | 297 | 88 | 390 |
1,5 | 3,0 | 153 | 579 | 214 | 761 |
1,7 | 3,0 | 191 | 639 | 267 | 840 |
2,0 | 3,5 | 308 | 875 | 430 | 1150 |
2,5 | 4,0 | 663 | 1381 | 925 | 1815 |
2,5 | 5,5 | 943 | 2019 | 1317 | 2653 |
3,0 | 5,0 | 1050 | 2000 | 1571 | 2709 |
3,0 | 6,0 | 1312 | 2488 | 1888 | 3292 |
3,3 | 4,5 | 1175 | 1884 | 1640 | 2476 |
3,3 | 6,0 | 1675 | 2783 | 2338 | 3652 |
3,3 | 6,5 | 1814 | 3015 | 2532 | 3961 |
Пневматический размер и требования производительности 50 обвайзеров
Длина × eter diam номинального размера mm |
Начальное внутреннее давление kPa |
Гарантированная абсорбция энергии (GEA) |
Реактивная сила на отклонении GEA (R) |
Давление корпуса (внутреннее давление) на отклонении GEA (p) |
Минимальная величина на ± 5% kJ отклонения 60 | KN 10% ± допуска | KPa значения ссылки | ||
500 × 1 000 | 50 | 6 | 64 | 132 |
600 × 1 000 | 50 | 8 | 74 | 126 |
700 × 1 500 | 50 | 17 | 137 | 135 |
1 000 × 1 500 | 50 | 32 | 182 | 122 |
1 000 × 2 000 | 50 | 45 | 257 | 132 |
1 200 × 2 000 | 50 | 63 | 297 | 126 |
1 350 × 2 500 | 50 | 102 | 427 | 130 |
1 500 × 3 000 | 50 | 153 | 579 | 132 |
1 700 × 3 000 | 50 | 191 | 639 | 128 |
2 000 × 3 500 | 50 | 308 | 875 | 128 |
2 500 × 4 000 | 50 | 663 | 1 381 | 137 |
2 500 × 5 500 | 50 | 943 | 2 019 | 148 |
3 300 × 4 500 | 50 | 1 175 | 1 884 | 130 |
3 300 × 6 500 | 50 | 1 814 | 3 015 | 146 |
Пневматический размер и требования производительности 80 обвайзеров
Длина mm × диаметра номинального размера |
Начальное внутреннее pres- конечно kPa |
Гарантированная абсорбция энергии (GEA) |
Реактивная сила на отклонении GEA (R) |
Давление корпуса (внутреннее давление) на отклонении GEA (p) |
Минимальная величина на отклонение 60 ± 5% kJ |
KN 10% ± допуска | KPa значения ссылки | ||
500 × 1 000 | 80 | 8 | 85 | 174 |
600 × 1 000 | 80 | 11 | 98 | 166 |
700 × 1 500 | 80 | 24 | 180 | 177 |
1 000 × 1 500 | 80 | 45 | 239 | 160 |
1 000 × 2 000 | 80 | 63 | 338 | 174 |
1 200 × 2 000 | 80 | 88 | 390 | 166 |
1 350 × 2 500 | 80 | 142 | 561 | 170 |
1 500 × 3 000 | 80 | 214 | 761 | 174 |
1 700 × 3 000 | 80 | 267 | 840 | 168 |
2 000 × 3 500 | 80 | 430 | 1 150 | 168 |
2 500 × 4 000 | 80 | 925 | 1 815 | 180 |
2 500 × 5 500 | 80 | 1 317 | 2 653 | 195 |
3 300 × 4 500 | 80 | 1 640 | 2 476 | 171 |
3 300 × 6 500 | 80 | 2 532 | 3 961 | 191 |
Наружные и внутренние резиновые материальные требования
Деталь теста |
Метод теста |
Необходимое значение | |
Наружная резина | Внутренняя резина | ||
1. Перед вызреванием | – | – | – |
1,1 прочность на растяжение | 37:2011 ISO | MPa 18 или больше | MPa 10 или больше |
1,2 удлиненность | 37:2011 ISO | 400% или больше | 400% или больше |
1,3 твердость | 7619-1:2010 ISO |
60 ± 10 (твердость по дурометру Тип a) |
50 ± 10 (твердость по дурометру Тип a) |
2. После стареть |
188:2011 ISO |
Вызревание сушильного шкафа, 70°C ± 1°C, 96 h |
Вызревание сушильного шкафа, 70°C ± 1°C, 96 h |
2,1 прочность на растяжение | 37:2011 ISO |
Меньше чем 80% из оригинала свойство |
Меньше чем 80% из origi- nal свойство |
2,2 удлиненность | 37:2011 ISO |
Меньше чем 80% из оригинала свойство |
Меньше чем 80% из origi- nal свойство |
2,3 твердость | 7619-1:2010 ISO |
Не превысить первоначальную упорку erty больше чем 8 |
Не превысить первоначальную упорку erty больше чем 8 |
3. Разрыв | 34-1:2010 ISO | 400 N/cm или больше | Отсутствие требования |
ПРИМЕЧАНИЕ если цвет наружной крышки не черен, то, материальные требования будет отличаться от тех в этой таблице. части озона в 100 миллионов воздуха томом. |
4. Набор обжатия | 815-1:2008 ISO | 30% (°C 70 ± 1, 22hours) или более менее | Отсутствие требования |
5. Статическое вызревание озона тест |
1431-1:2012 ISO |
Отсутствие отказов после удлиненности к 20% и подвержения к pphma 50 на °C 40 для 96 h |
Отсутствие требования |
ПРИМЕЧАНИЕ если цвет наружной крышки не черен, то, материальные требования будет отличаться от тех в этой таблице. части озона в 100 миллионов воздуха томом. |
Применение:
-- Нефтяные нефтян нефти и газ
-- Быстрые паромы и алюминиевые сосуды
-- Временные и постоянные установки
-- Быстрые ответ и аварийные ситуации
вопросы и ответы:
Q1: Что ваше MOQ?
Ответ: Наше MOQ 1pc.
Q2: Что продолжительность жизни ваших обвайзеров Иокогама резиновых?
Ответ: Конструированная продолжительность жизни наших обвайзеров Иокогама резиновых 6 до 10 лет
Q3: Что ваш период гарантии?
Ответ: Наш период гарантии 24 месяца. мы завещаем ответственное за repairment или заменяем новые одни для вас если оно доказало быть нашей качественной проблемой.
Q4: Я имею корабли но не умею как выбрать обвайзеры размер и количество Иокогама резиновые, можете вы помочь?
Ответ: Не потревожьтесь. Мы имеем опыт больше чем 20 лет. Пожалуйста скажите нам ваши данные по корабля, мы могут предложить соответствующие размер и количество для вас.
Q5: Какой добросердечный сертификат вы можете обеспечить.
Ответ: CCS, BV, SGS etc.certificate доступны
Доставка обвайзера Иокогама резиновая
